En Alto Hospicio las condiciones geotécnicas son exigentes. El terreno combina rellenos antrópicos con suelos coluviales y depósitos de gravas cementadas. Muchas veces encontramos estratos muy variables en pocos metros. La tomografía sísmica de refracción/reflexión permite mapear estas heterogeneidades sin perforar. Obtenemos perfiles continuos de velocidad de ondas P y S. Esto es clave para clasificar el sitio según NCh433 y definir el espectro de respuesta. También usamos esta técnica para detectar paleocauces o cavidades antes de fundar estructuras. Complementamos la campaña con respuesta sísmica local para evaluar amplificación en cuencas sedimentarias.
La tomografía sísmica en Alto Hospicio revela contrastes de velocidad que perforaciones puntuales no detectan, evitando sorpresas en excavaciones profundas.
Metodología y alcance
La geografía de Alto Hospicio, sobre la meseta costera a 600 msnm, presenta brisa marina que acelera la meteorización de los suelos. La tomografía sísmica de refracción/reflexión se adapta bien a este entorno: no requiere equipos pesados ni excavaciones. Tendemos geófonos cada 2 a 5 metros según la resolución deseada. Generamos una fuente sísmica con martillo o carga pequeña. El resultado es un modelo 2D de velocidades que revela contactos entre capas, presencia de roca fracturada y posibles zonas de baja velocidad asociadas a rellenos sueltos. En zonas de laderas, combinamos esta técnica con estabilidad de taludes para evaluar riesgo en cortes expuestos a la humedad costera.

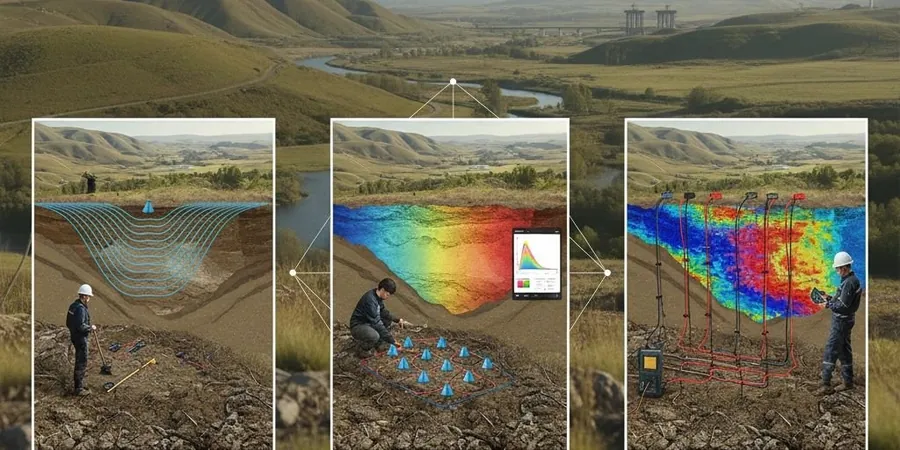

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
Un error común en Alto Hospicio es confiar solo en calicatas para caracterizar el subsuelo. Las calicatas muestran el suelo hasta 4 metros, pero no revelan estratos profundos ni heterogeneidades laterales. Varias constructoras han encontrado bolsones de relleno suelto o cavidades no detectadas durante la excavación. Eso retrasa obras y obliga a rediseñar cimentaciones. La tomografía sísmica de refracción/reflexión anticipa esos problemas. Identifica zonas de baja velocidad que indican materiales compresibles o vacíos. Sin este estudio, el riesgo de asentamientos diferenciales en edificios o fallas en pavimentos es alto.
Perfil continuo de velocidad de ondas compresionales para delimitar contactos entre capas y detectar cavidades o rellenos. Ideal para proyectos viales y obras lineales en Alto Hospicio.
02
Tomografía de reflexión con ondas S
Imagen de alta resolución de estratos profundos y estructuras enterradas. Se usa en fundaciones de edificios y plantas industriales donde se requiere Vs30 para clasificación sísmica según NCh433.
Normativa aplicable
NCh 165 (Guía para prospección sísmica de refracción), NCh3171.Of2010 (Clasificación de suelos por velocidad de ondas), NCh433.Of1996 Mod2012 (Diseño sísmico de edificios), NCh2369.Of2003 (Diseño sísmico de estructuras industriales)
Preguntas frecuentes
¿Qué profundidad alcanza la tomografía sísmica en Alto Hospicio?
Con tendidos de hasta 200 metros alcanzamos entre 20 y 30 metros de profundidad. En terrenos con estratos muy duros o roca superficial la profundidad puede ser menor. La configuración se ajusta al objetivo del proyecto.
¿Cómo se diferencia de un ensayo MASW?
El MASW mide ondas superficiales para obtener un perfil 1D de Vs. La tomografía sísmica de refracción/reflexión genera un modelo 2D que muestra variaciones laterales. En Alto Hospicio, donde los suelos cambian rápido, el modelo 2D es más representativo.
¿Cuánto cuesta una tomografía sísmica en Alto Hospicio?
El costo referencial para un tendido de 100 metros con 24 geófonos oscila entre $1.273.000 y $2.671.000. El valor final depende del acceso al terreno, la cantidad de líneas y la necesidad de usar explosivos como fuente.
¿En qué tipo de proyectos se recomienda este estudio?
En edificios de más de 3 pisos, naves industriales, obras viales con cortes profundos, y cualquier proyecto donde se sospechen heterogeneidades del subsuelo. En Alto Hospicio lo aplicamos también en evaluaciones de riesgo sísmico para hospitales y colegios.
