En una urbanización nueva sobre la meseta de Alto Hospicio, la excavación para redes de agua potable tropezó con una tubería de HDPE no registrada en los planos; el retraso costó dos semanas. Para evitar ese tipo de sorpresas en terrenos donde la capa de relleno antrópico se mezcla con depósitos coluviales, el georradar GPR permite mapear el subsuelo sin perforar. El equipo emite ondas electromagnéticas de 200 a 900 MHz y registra reflexiones en interfaces de distinta constante dieléctrica: tuberías metálicas o de PVC, losas de hormigón, cavernas naturales y antiguas fundaciones. Antes de intervenir con maquinaria pesada, conviene cruzar estos datos con un estudio de permeabilidad en campo para estimar el flujo de agua en el macizo y con cimentaciones superficiales cuando se esperan cargas ligeras sobre suelos de baja capacidad.
El georradar GPR en Alto Hospicio alcanza hasta 5 m de profundidad en suelos secos; en arcillas húmedas la señal se atenúa antes de 2 m.
Metodología y alcance
Alto Hospicio creció de forma acelerada desde los años 90; muchas viviendas se levantaron sobre terrenos que antes eran depósitos de lastre o basurales informales. Hoy la ciudad supera los 120.000 habitantes y el subsuelo acumula capas de escombros, tuberías obsoletas y restos de construcciones demolidas. El georradar GPR resuelve esa incertidumbre entregando un perfil continuo de hasta 5 metros de profundidad en condiciones favorables. Los parámetros clave que se registran son:
Tiempo de tránsito de la onda (ns) convertido a profundidad con la velocidad del material.
Amplitud de reflexión: indica contraste entre medios (aire-suelo, metal-suelo).
Atenuación de la señal: suelos arcillosos húmedos o con alta salinidad reducen el alcance.
La interpretación se apoya en la norma NCh 3328 para la adquisición y en la experiencia local con los limos arenosos típicos de la Pampa del Tamarugal.

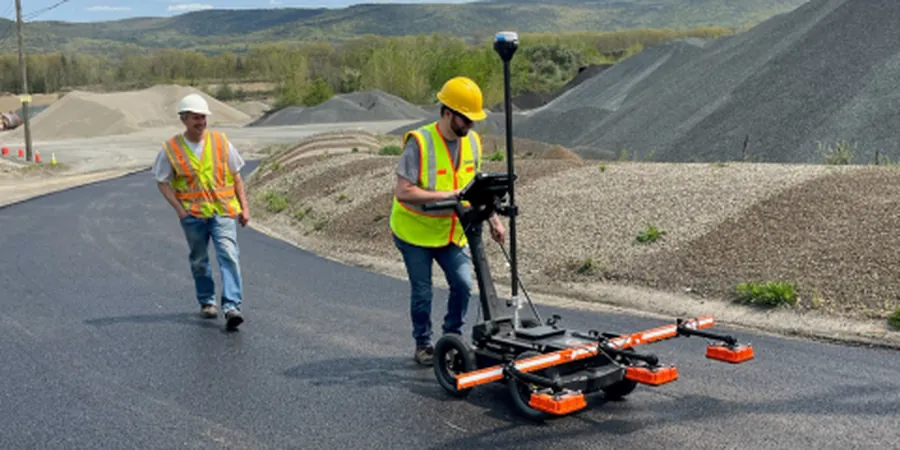

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
A 780 m de altitud media, Alto Hospicio está expuesto a vientos fuertes y una precipitación media anual inferior a 1 mm; el suelo superficial se mantiene seco la mayor parte del año. Eso es favorable para el georradar GPR porque la señal penetra más en suelos con baja humedad. Sin embargo, durante los raros eventos de lluvia concentrada —como el temporal de enero de 2024 que dejó 20 mm en 24 horas— el terreno se satura rápidamente y la atenuación de la onda electromagnética puede reducir la profundidad de exploración a menos de 1,5 m. En esas ventanas de humedad, el equipo técnico programa la campaña en horarios de menor contenido de agua superficial o complementa con ensayos SPT para obtener resistencia puntual donde el GPR pierde alcance.
Antena apantallada para calles, veredas y áreas con tránsito peatonal o vehicular. Detecta tuberías de agua, gas y electricidad hasta 3 m de profundidad, además de losas de hormigón armado y cavernas de disolución. Se entrega un plano georreferenciado con coordenadas UTM de cada anomalía.
02
Exploración de grandes extensiones con antena de 200 MHz
Para terrenos eriazos, sitios industriales o futuros conjuntos habitacionales. La antena de baja frecuencia penetra hasta 5 m y permite mapear paleocauces, estratos de grava y contactos entre relleno artificial y suelo natural. El informe incluye secciones de radargramas interpretadas por un geofísico con experiencia en la zona norte de Chile.
Normativa aplicable
NCh 3328: Guía estándar para la aplicación de georradar (GPR), NCh 1508: Geotecnia — Clasificación de suelos (apoyo en identificación de materiales), ISO 22262-1: Calidad de datos geofísicos no destructivos
Preguntas frecuentes
¿Qué diferencia al georradar GPR de un estudio de suelos convencional en Alto Hospicio?
El GPR no perfora ni altera el terreno; entrega un perfil continuo de las reflexiones electromagnéticas, ideal para localizar objetos enterrados, cavidades o cambios litológicos bruscos. Un estudio convencional con SPT o calicatas da resistencia mecánica y clasificación de suelos, pero solo en puntos discretos. En Alto Hospicio, donde hay rellenos heterogéneos, combinamos ambas técnicas para cubrir extensión y detalle.
¿Cuánto cuesta un levantamiento con georradar GPR en Alto Hospicio?
El rango referencial para un proyecto típico de 1.000 a 5.000 m² lineales está entre $675.000 y $4.523.000, dependiendo del número de antenas, la densidad de líneas y la complejidad del procesamiento. El valor exacto se ajusta en la cotización según alcance y accesibilidad del sitio.
¿En qué tipo de suelos de Alto Hospicio funciona mejor el georradar GPR?
Los suelos secos de la meseta —arenas limosas con baja conductividad eléctrica— permiten una penetración óptima de 4 a 5 m con antena de 200 MHz. En cambio, los depósitos arcillosos cercanos a la Quebrada de Camiña o áreas con sales disueltas (salares) atenúan la señal y reducen el alcance a 1-2 m. El equipo ajusta la ganancia en terreno para maximizar la relación señal/ruido.
¿El georradar GPR reemplaza la excavación de calicatas para el diseño de fundaciones?
No. El GPR es complementario: identifica anomalías y cambios de estratigrafía, pero no mide capacidad portante ni granulometría. Para diseñar fundaciones en Alto Hospicio se requiere un estudio de mecánica de suelos con calicatas o SPT que entregue parámetros resistentes. El GPR optimiza la ubicación de esos puntos de exploración, reduciendo el riesgo de encontrarse con obstáculos no previstos.
