Entre el sector de La Pampa y el borde del farellón costero, los suelos de Alto Hospicio cambian drásticamente: mientras al oriente dominan las gravas cementadas de la Formación Hospicio, hacia la costa aparecen potentes rellenos antrópicos con bloques y arenas sueltas. Esta heterogeneidad exige un diseño de muros pantalla que contemple tanto la rigidez del sustrato cementado como la baja resistencia de los depósitos artificiales. Por eso, antes de definir el espesor y la profundidad del muro, se realiza un perfil detallado de rigidez mediante ensayos MASW-VS30 que permite zonificar el macizo rocoso superficial y los horizontes de relleno, ajustando el modelo geotécnico a la variabilidad lateral típica de la comuna.
En gravas cementadas de Alto Hospicio, la rigidez del contacto pantalla-roca puede duplicar la capacidad de carga respecto a suelos granulares típicos.
Metodología y alcance
El equipo de diseño parte con una campaña de perforación con recuperación continua de testigos en gravas, usando coronas de widia y triple tubo para minimizar la perturbación de la muestra. En Alto Hospicio, donde las gravas cementadas superan los 80 MPa de compresión simple en algunos sectores, se complementa con ensayos de carga en pilas de prueba para calibrar la rigilidad del contacto pantalla-roca. Los parámetros clave que alimentan el modelo numérico incluyen:
Módulo de reacción horizontal (kh) obtenido de presiómetro y correlaciones con SPT corregido por sobrecarga.
Resistencia al corte no drenada en los horizontes de relleno arcilloso, medida con veleta de campo y triaxial UU.
Coeficiente de empuje en reposo (K0) estimado a partir de ensayos de consolidación unidimensional en muestras inalteradas.
Todo esto se integra en un modelo de elementos finitos 2D que simula las etapas de excavación y arriostramiento, siguiendo los lineamientos de la NCh433 y el ACI 318 para la verificación de estados límite.

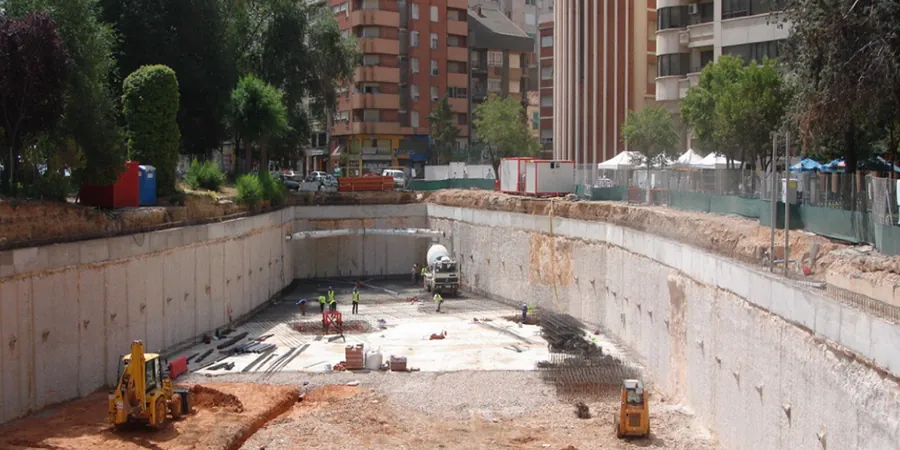

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
Un error recurrente en Alto Hospicio es subestimar el efecto del relleno antrópico sobre el empuje lateral. Constructores locales asumen que el suelo cementado del farellón proporciona suficiente contención, ignorando que los primeros 4 a 6 metros pueden ser rellenos sueltos con bloques de hasta 0.5 m. Si el muro pantalla no se diseña considerando ese empuje adicional y la posible socavación basal por escorrentía superficial, se generan grietas verticales en el muro y desplomes de hasta 15 cm, obligando a recalces costosos. Un análisis de estabilidad con el método de Bishop modificado y monitoreo inclinométrico posterior evita estos colapsos.
Simulación 2D/3D de excavaciones secuenciales con PLAXIS o MIDAS GTS NX, calibrada con datos de presiómetro y ensayos de carga. Incluye análisis de interacción suelo-estructura y verificación de desplazamientos admisibles según NCh433.
02
Monitoreo geotécnico durante excavación
Instalación de inclinómetros verticales en el muro y piezómetros de cuerda vibrante en el trasdós, con lecturas cada 6 horas durante la fase crítica de excavación. Reporte semanal con alertas tempranas ante desviaciones.
Normativa aplicable
NCh433.Of2012 – Diseño sísmico de edificios, ACI 318-19 – Building Code Requirements for Structural Concrete, FHWA-NHI-05-037 – Earth Retaining Structures (muros pantalla)
Preguntas frecuentes
¿Qué profundidad mínima debe tener un muro pantalla en Alto Hospicio para alcanzar un estrato competente?
En la zona del farellón costero, la roca cementada de la Formación Hospicio aparece entre 4 y 8 m de profundidad, pero bajo el relleno antrópico es común encontrar gravas cementadas a los 10-12 m. Se recomienda una campaña de perforación con SPT cada 1.5 m para definir con precisión el contacto y el empotramiento mínimo de 1.5 veces el ancho del muro en el estrato competente.
¿Cómo afecta la sismicidad de Alto Hospicio al diseño de muros pantalla?
Alto Hospicio está en zona sísmica alta (aceleración efectiva Ao ≥ 0.4g según NCh433). El diseño debe considerar un espectro de respuesta para suelo tipo D (relleno) o tipo C (grava cementada), con factores de amplificación de hasta 1.8. Se modelan cargas cíclicas con el método de Newmark para evaluar desplazamientos residuales post-sismo.
¿Cuánto cuesta un diseño de muros pantalla en Alto Hospicio?
El rango referencial para un diseño geotécnico-estructural completo, con modelo numérico y monitoreo inicial, oscila entre $1.018.000 y $3.760.000, dependiendo de la profundidad del muro, la cantidad de ensayos de laboratorio y la complejidad del relleno antrópico. Para un presupuesto ajustado a su proyecto, solicite cotización detallada.
