Un edificio de departamentos de 10 pisos sobre la avenida principal de Alto Hospicio requería cimentaciones profundas que atravesaran capas de grava compacta hasta el basamento rocoso. Allí surgió la pregunta clave: ¿la carga se transfería por fricción lateral en el fuste o por resistencia en la punta? Para responder, el equipo realizó ensayos SPT complementados con permeabilidad en campo que revelaron estratos de baja permeabilidad intercalados con lentes arenosos. La combinación de estos datos permitió modelar la interacción suelo-pilote y definir la longitud óptima de los elementos, equilibrando costos y seguridad estructural bajo la NCh433.
En suelos granulares densos de Alto Hospicio, la resistencia por punta puede duplicar la fricción lateral; ignorar esa diferencia subestima la capacidad real del pilote.
Metodología y alcance
En Alto Hospicio muchas veces vemos que el perfil del suelo presenta una costra superficial de grava cementada seguida de arenas limosas con densidad relativa media a alta. Para discriminar entre fricción y punta se miden dos parámetros: la resistencia al corte del fuste mediante el torque durante la hinca de pilotes prefabricados y la capacidad de punta con ensayos de carga estática. Antes de definir el diseño conviene integrar un estudio de asentamientos para proyectar los desplazamientos diferenciales entre pilotes en un mismo grupo. También se aplica la correlación de Meyerhof para convertir el N-SPT en capacidad de punta, mientras que la fricción lateral se estima con el ángulo de fricción interna del suelo. La clasificación unificada de suelos (SUCS) obtenida de calicatas ayuda a identificar los horizontes que aportan fricción y aquellos donde predomina la punta.

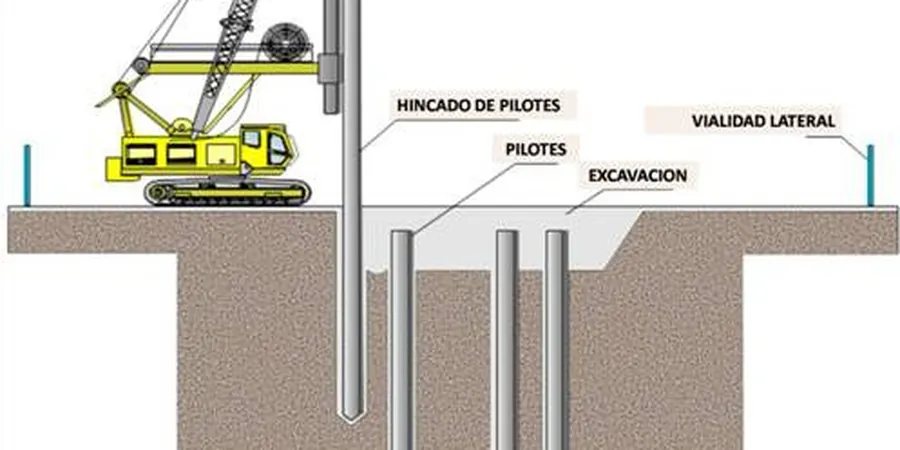

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
Alto Hospicio se ubica sobre la Cordillera de la Costa a unos 700 m s.n.m., en una zona de alta sismicidad donde el último gran terremoto (Iquique 2014, Mw 8.2) generó aceleraciones de hasta 0.4g. Si el análisis de pilotes por fricción vs punta no considera la licuefacción de capas arenosas sueltas, la fricción lateral puede anularse durante un sismo, sobrecargando la punta y causando fallas por punzonamiento. Por eso se exige verificar que la punta apoye en un estrato no licuable con factor de seguridad ≥ 3 bajo carga sísmica.
Aplicamos la norma NCh 165 para medir la curva carga-asentamiento y separar la contribución de fricción y punta mediante celdas de carga en la base del pilote.
02
Modelación numérica con elementos finitos
Usamos software PLAXIS 2D/3D para simular la interacción suelo-pilote en perfiles típicos de Alto Hospicio, calibrando parámetros con SPT y ensayos de laboratorio.
03
Diseño de grupos de pilotes
Evaluamos la eficiencia del grupo considerando el espaciamiento y la superposición de bulbos de tensión, optimizando la distribución para minimizar asentamientos diferenciales.
Normativa aplicable
NCh433.Of2012 (Diseño sísmico de edificios), NCh1508.Of2008 (Geotecnia – Cimentaciones profundas), ACI 543R-12 (Design, Manufacture, and Installation of Concrete Piles)
Preguntas frecuentes
¿Cuándo predomina la resistencia por fricción sobre la de punta en Alto Hospicio?
Predomina la fricción cuando el pilote atraviesa estratos de arena densa o grava compacta con N-SPT > 50 y la punta no alcanza roca. En esos casos más del 70% de la carga se transfiere por fuste. Si la punta apoya en un estrato muy blando (arcilla limosa), la fricción puede ser el único mecanismo confiable.
¿Qué normativa chilena regula el análisis de pilotes por fricción y punta?
La NCh1508.Of2008 establece los criterios de diseño y los factores de seguridad para cimentaciones profundas, diferenciando entre carga por fricción (FS ≥ 2.5) y carga por punta (FS ≥ 3.0). Además, la NCh433 exige verificar la capacidad bajo solicitaciones sísmicas con un factor de seguridad mínimo de 1.5.
¿Cuál es el rango de costo para un análisis detallado de pilotes en Alto Hospicio?
El costo referencial se ubica entre $447.000 y $1.415.000, dependiendo de la cantidad de pilotes a evaluar, la profundidad de los ensayos y la complejidad del perfil estratigráfico. Incluye la campaña de SPT, ensayos de carga y el informe geotécnico con modelación.
¿Qué ensayos de laboratorio complementan el análisis de fricción vs punta?
Se requieren ensayos de corte directo (NCh 3258) para obtener el ángulo de fricción del suelo y determinar la fricción lateral, más compresión triaxial (NCh 3253) para la resistencia al corte no drenada en suelos cohesivos. También se realizan granulometrías para clasificar los estratos.
