Muchas constructoras en Alto Hospicio asumen que un simple SPT basta para todo el diseño geotécnico. Pero cuando se requiere conocer la resistencia al corte o la compressibilidad real del suelo, el muestreo inalterado con tubo Shelby es imprescindible. El SPT entrega un índice de resistencia dinámica, no una muestra intacta para ensayos de laboratorio. Nosotros extraemos cilindros de suelo con diámetros de 2 a 3 pulgadas usando un tubo de pared delgada, minimizando la perturbación. Así obtenemos parámetros confiables para el cálculo de asentamientos y capacidad de carga. En Alto Hospicio, donde el perfil de suelo combina gravas, arenas y limos arcillosos, este método marca la diferencia entre un diseño ajustado y uno sobre-dimensionado. Complementamos el trabajo con calicatas exploratorias para definir la estratigrafía antes de la extracción.
Una muestra inalterada bien extraída evita errores de hasta 30% en el cálculo de asentamientos en suelos finos de Alto Hospicio.
Metodología y alcance
En Alto Hospicio, muchas veces vemos que los suelos superficiales son arenas limosas con cierta cementación, pero al profundizar aparecen limos arcillosos de baja plasticidad. El tubo Shelby permite capturar esa transición sin mezclar capas. Nuestro procedimiento sigue la NCh 3393: perforamos un sondeo limpio, introducimos el tubo con velocidad constante y lo sellamos al extraerlo para conservar la humedad natural. En laboratorio, esas muestras se usan para corte directo, triaxiales y consolidación. También medimos la densidad natural y el contenido de agua. Todo bajo ISO 17025. Si el suelo es muy suelto o gravoso, combinamos la extracción con ensayos SPT para perfiles de resistencia. Las muestras se etiquetan con GPS y profundidad exacta.

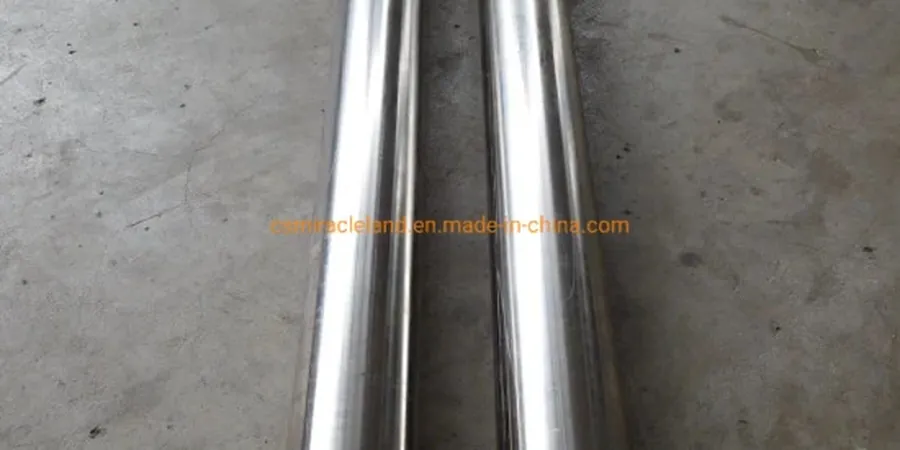

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
El borde costero de Alto Hospicio presenta una napa freática que oscila entre 5 y 15 m de profundidad según la época del año. Al extraer muestras inalteradas bajo la napa, el tubo Shelby debe avanzar con una velocidad controlada para evitar licuación local del suelo. Si la muestra se perturba por exceso de vibración o presión de agua, los ensayos de consolidación arrojarán valores de asentamiento irreales. Además, en sectores de rellenos antrópicos mal compactados, el tubo puede atascarse o deformarse. Por eso inspeccionamos cada muestra en terreno antes de enviarla al laboratorio. No arriesgues la estabilidad de tu estructura por una muestra mal tomada.
Suelos cohesivos (arcillas, limos) y arenas finas cementadas
Norma de referencia
NCh 3393 / NCh 1508
Acreditación de laboratorio
ISO 17025 (ensayos de resistencia y consolidación)
Servicios técnicos asociados
01
Muestreo inalterado con tubo Shelby estándar
Extracción de muestras cilíndricas de 2 pulgadas de diámetro en suelos cohesivos. Incluye sellado, etiquetado con coordenadas GPS y registro de profundidad.
02
Muestreo inalterado con tubo Shelby de 3 pulgadas
Para ensayos que requieren mayor volumen de muestra, como triaxiales cíclicos o consolidación de larga duración. Se utiliza en suelos arcillosos y limos de baja a media plasticidad.
03
Muestreo inalterado en suelos gravosos con recubrimiento
Cuando el perfil contiene gravas o fragmentos, utilizamos un tubo Shelby con zapata de widia y lubricación para minimizar la perturbación. Acompañado de ensayos de permeabilidad y densidad en campo.
Normativa aplicable
NCh 3393 (Standard Practice for Thin-Walled Tube Sampling), NCh 1508 (Geotecnia — Muestreo de suelos), NCh 433 (Diseño sísmico de edificios — aplica a parámetros derivados de muestras inalteradas)
Preguntas frecuentes
¿Cuál es la diferencia entre una muestra inalterada (tubo Shelby) y una muestra alterada (SPT)?
La muestra inalterada conserva la estructura, densidad y humedad del suelo en su estado natural. Sirve para ensayos de resistencia (corte directo, triaxial) y deformación (consolidación). La muestra alterada del SPT solo sirve para clasificación visual y ensayos índice como granulometría y límites de Atterberg. En Alto Hospicio, para suelos finos bajo la napa freática, la muestra inalterada es obligatoria si se requiere calcular asentamientos.
¿En qué tipo de suelos de Alto Hospicio es recomendable el muestreo inalterado?
Es recomendable en suelos cohesivos: arcillas, limos arcillosos y limos de baja plasticidad. En Alto Hospicio, los suelos finos se encuentran principalmente entre los 3 y 12 m de profundidad, por debajo de las arenas superficiales. En gravas o arenas muy sueltas el tubo Shelby no funciona bien; ahí usamos SPT o calicatas.
¿Cuánto cuesta el servicio de muestreo inalterado con tubo Shelby en Alto Hospicio?
El costo referencial para este servicio en Alto Hospicio está entre $205.000 y $444.000, según la profundidad, el número de muestras y el tipo de ensayos de laboratorio posteriores. Incluye la perforación del sondeo, extracción con tubo Shelby, registro de campo y embalaje para transporte. El valor exacto se cotiza según el alcance del proyecto.
¿Qué normativas aplican al muestreo inalterado en Chile?
La norma principal es la NCh 3393 para la extracción con tubo Shelby, y la NCh 1508 que regula el muestreo de suelos en Chile. Además, los ensayos de laboratorio derivados (triaxial, consolidación) deben cumplir con ISO 17025. Para diseño sísmico, los parámetros obtenidos se usan según la NCh 433.
