Un conjunto de viviendas de cuatro pisos en la Pampa del Tamarugal, cerca de Alto Hospicio, presentó grietas en muros tras el sismo de 2014. El problema no era la resistencia del hormigón, sino el suelo: arenas finas saturadas que perdieron rigidez durante la sacudida. Por eso, antes de proyectar cualquier edificación en esta comuna, exigimos un análisis de licuefacción de suelos que cruce la granulometría con la aceleración sísmica esperada. Complementamos ese estudio con una microzonificación sísmica para definir la respuesta local del terreno y con ensayos SPT para obtener el índice N60 necesario en los métodos de Seed e Idriss.
Un suelo que se comporta como sólido puede volverse líquido en segundos. Evaluarlo antes de construir es la única defensa real.
Metodología y alcance
Nuestro equipo moviliza un penetrómetro cónico eléctrico de 10 toneladas con sensores de poropresión, calibrado según NCh 3402, para medir la resistencia por punta y el exceso de presión de poros en los depósitos aluviales de Alto Hospicio. El análisis se complementa con:
Obtención de muestras inalteradas con tubo Shelby de pared delgada (NCh 3393) para ensayos cíclicos de carga.
Medición de velocidad de ondas de corte mediante MASW para clasificar el perfil según la norma NCh433.
La profundidad de exploración alcanza los 30 metros, cubriendo el espesor de la capa licuable identificada en la zona urbana de Alto Hospicio.

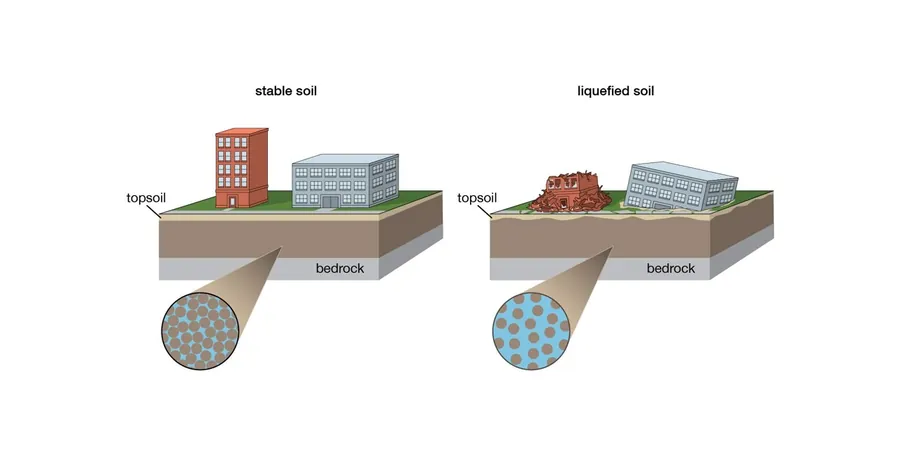

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
Lo que vemos una y otra vez en Alto Hospicio son proyectos que copian estudios de Iquique, asumiendo el mismo comportamiento sísmico. Grave error. La terraza marina de Alto Hospicio tiene una capa superficial de arenas eólicas sueltas con nivel freático somero, condiciones ideales para licuefacción. Si no se mide la resistencia a la penetración corregida por energía y se calcula el factor de seguridad según Youd-Idriss 2001, se corre el riesgo de cimentar sobre un suelo que colapsará durante un sismo de magnitud 7.0 o superior.
Evaluación de potencial de licuefacción con SPT y CPT
Realizamos sondeos con ensayo SPT cada 1,5 metros de profundidad y penetración CPT continua para obtener el perfil de resistencia. El análisis incluye el método simplificado de Seed-Idriss con corrección por contenido de finos y magnitud sísmica.
02
Estudio de respuesta sísmica local y modelación numérica
Medimos ondas de corte con MASW y ejecutamos modelos 1D (DeepSoil, Strata) para calcular la amplificación sísmica y la deformación poslicuefacción. Entregamos mapas de factor de seguridad por profundidad para cada sondeo.
Normativa aplicable
NCh433.Of2012 — Diseño sísmico de edificios (clasificación de perfiles), NCh2369.Of2003 — Diseño sísmico de estructuras industriales, NCEER 1997 — Procedimientos recomendados para evaluación de licuefacción (Youd-Idriss), NCh 3392 — Ensayo de penetración estándar (SPT)
Preguntas frecuentes
¿Por qué es crítico el análisis de licuefacción en Alto Hospicio?
Porque gran parte del suelo urbano corresponde a arenas eólicas y aluviales con nivel freático entre 3 y 8 metros de profundidad. Durante un sismo de magnitud ≥ 7.0, esas arenas pueden perder resistencia y comportarse como un líquido, causando asentamientos diferenciales severos en edificios y viviendas.
¿Cuánto cuesta un análisis de licuefacción de suelos en Alto Hospicio?
El costo referencial para un estudio completo con 3 sondeos SPT, 2 perfiles MASW y modelo de respuesta sísmica se encuentra entre $1.177.000 y $1.744.000, dependiendo de la profundidad de exploración y la accesibilidad del terreno. Incluye informe técnico con factor de seguridad y recomendaciones.
¿Qué normativa chilena regula este análisis?
La norma NCh433.Of2012 exige clasificar el perfil de suelo según Vs30, y la NCh2369.Of2003 aplica para instalaciones industriales. El método de cálculo del potencial de licuefacción sigue los criterios del NCEER (Youd-Idriss, 2001), que es la referencia técnica aceptada por la autoridad.
¿Qué diferencia hay entre SPT y CPT para evaluar licuefacción?
El SPT entrega el índice N60 corregido, necesario para la correlación de Seed-Idriss, pero tiene resolución discreta (cada 1,5 m). El CPT, en cambio, proporciona un perfil continuo de resistencia por punta y poropresión, ideal para identificar capas delgadas licuables. En Alto Hospicio combinamos ambos métodos para cubrir las limitaciones de cada uno.
