Alto Hospicio se asienta sobre la pampa del Tamarugal, un suelo predominantemente arenoso con presencia de gravas y costras salinas (caliche) que generan condiciones geotécnicas particulares. La napa freática es muy profunda, superando los 50 metros, lo que reduce riesgos de licuefacción pero exige evaluar la capacidad portante de estos suelos cementados. Para proyectos residenciales e industriales en la zona, el diseño de cimentaciones superficiales debe considerar la heterogeneidad del terreno y la respuesta sísmica local. Antes de definir el tipo de fundación, conviene realizar un ensayo de licuefacción para descartar fenómenos de licuación en estratos sueltos intercalados.
En suelos cementados con caliche, la capacidad portante puede superar 2,5 kg/cm², pero lentes de arena suelta exigen profundizar la exploración hasta 6 metros.
Metodología y alcance
Un edificio de departamentos en el sector de La Pampa, con cinco niveles y sótano, enfrentó el reto de encontrar lentes de arena fina suelta bajo la costra superficial. Para optimizar el diseño de cimentaciones superficiales se recurrió a un estudio de mecánica de suelos detallado que incluyó calicatas hasta 4 metros y ensayos SPT. Las zapatas corridas y aisladas se dimensionaron con presiones admisibles de 1,5 a 2,5 kg/cm², según la profundidad del estrato competente. Complementariamente se evaluó la respuesta sísmica del sitio para verificar que el período natural del suelo no coincidiera con el de la estructura, evitando amplificaciones peligrosas. Los parámetros de diseño se ajustaron con la norma NCh433.Of2012.

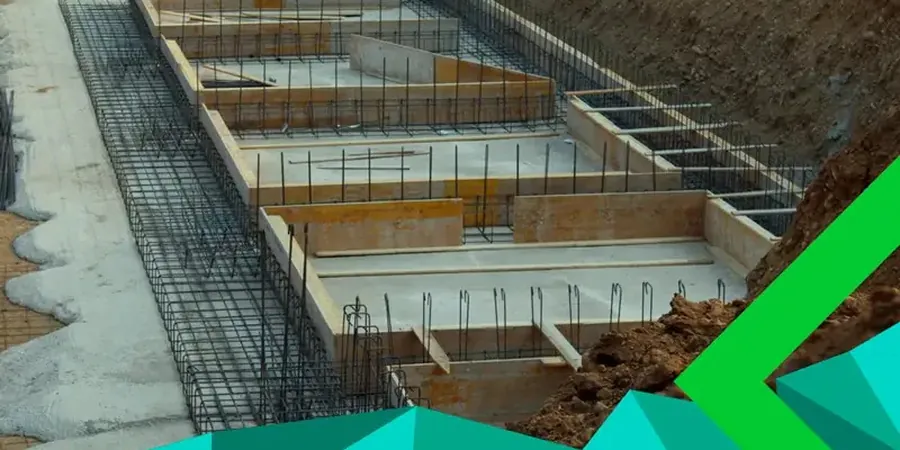

Imagen técnica de referencia — Alto Hospicio
Consideraciones locales
Alto Hospicio supera los 120.000 habitantes y está en zona sísmica de alta peligrosidad (aceleración efectiva 0,40g). El terremoto de 2014 (Mw 8,2) evidenció que suelos con costras salinas pueden fracturarse bajo cargas cíclicas, lo que compromete la estabilidad de las cimentaciones superficiales si no se caracteriza correctamente la rigidez del subsuelo. Ignorar la presencia de estratos sueltos entre 3 y 6 metros de profundidad puede inducir asientos diferenciales que agrieten losas y muros. Por eso, el diseño debe apoyarse en perfiles de velocidad de onda de corte (Vs30) obtenidos mediante MASW o refracción sísmica.
Factor de seguridad a capacidad de carga (NCh3171)
3,0
Módulo de balasto (arena cementada)
6 – 12 kg/cm³
Profundidad mínima de exploración
1,5 veces ancho de cimiento
Cohesión efectiva (c') en caliche
0,2 – 0,5 kg/cm²
Servicios técnicos asociados
01
Estudio de mecánica de suelos con calicatas y SPT
Excavación de calicatas hasta 5 metros, ensayos SPT cada 1,5 m y clasificación unificada (USCS). Determinación de capacidad portante y módulo de balasto.
02
Perfil de velocidad de onda de corte (MASW)
Medición de Vs30 en el sitio para clasificación sísmica del suelo (A, B, C, D según NCh433). Identificación de estratos con baja rigidez que afectan el diseño de cimentaciones superficiales.
03
Ensayo de licuefacción y análisis de asentamientos
Evaluación del potencial de licuefacción mediante método de Seed e Idriss (SPT-based) y cálculo de asentamientos por consolidación en suelos finos bajo carga.
04
Recomendaciones de fundación y optimización de costos
Informe con presiones admisibles, profundidades de desplante, factor de seguridad y alternativas de mejoramiento (reemplazo de suelo, compactación dinámica) si se requieren.
Normativa aplicable
NCh433.Of2012 – Diseño sísmico de edificios, NCh3171.Of2010 – Geotecnia – Cimentaciones superficiales, NCh1508.Of2008 – Geotecnia – Ensayos de laboratorio y terreno, NCh 3392 – Ensayo de penetración estándar (SPT)
Preguntas frecuentes
¿Qué profundidad mínima deben tener las zapatas en Alto Hospicio?
En suelos con costra de caliche, se recomienda profundizar al menos 1,0 m para evitar la zona de variación térmica y alcanzar el estrato cementado. Si aparecen lentes de arena suelta, puede ser necesario llegar a 1,5 o 2,0 m para garantizar capacidad portante homogénea.
¿El diseño de cimentaciones superficiales en Alto Hospicio necesita considerar licuefacción?
Sí, aunque la napa freática está muy profunda, existen lentes de arena fina suelta entre 3 y 6 m que, bajo carga cíclica de un sismo severo (Mw > 8,0), pueden experimentar pérdida de resistencia. El análisis de licuefacción debe incluirse en el estudio de mecánica de suelos, especialmente para edificios de más de 3 pisos.
¿Cuál es el rango de capacidad portante típico para zapatas aisladas en la zona?
En suelos con costra de caliche y arenas compactas se obtienen presiones admisibles entre 1,5 y 2,5 kg/cm². En sectores donde el caliche es más potente (sector La Pampa) se alcanzan hasta 3,0 kg/cm², mientras que en zonas con rellenos antrópicos o suelos sueltos baja a 0,8 – 1,2 kg/cm².
¿Qué normativa chilena regula el diseño de cimentaciones superficiales?
La norma principal es NCh3171.Of2010 (Geotecnia – Cimentaciones superficiales), complementada con NCh433.Of2012 para cargas sísmicas y NCh1508.Of2008 para ensayos de terreno. Además, se aplican NCh 3392 para SPT y NCh 1517 para clasificación de suelos.
